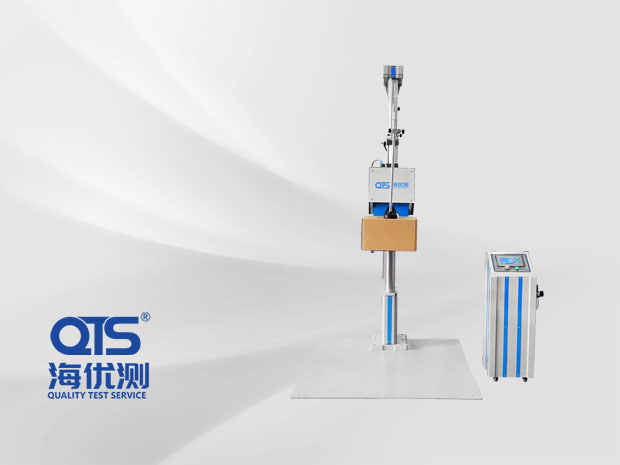

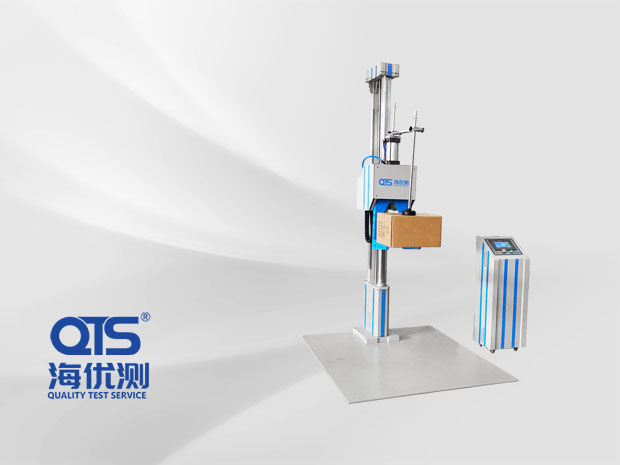

氣動單翼跌落試驗儀



一、 產品功能

氣動單翼跌落試驗儀適用于測試產品包裝受到墜落時受損的情況，及評估運輸搬運過程時耐沖擊的強度。

二、主要技術參數

電    機：200W調速馬達

控制方式：PLC控制

顯示方式：觸摸屏顯示

跌落方式：氣動式

托臂尺寸：273mm×440mm(L*W)

跌落高度：300-1800mm

高度誤差：≤1%

測量重量：0-100kg

面試件最大尺寸：800mm×800mm×700mm（L*W*H）

棱試件最大尺寸：800mm×800mm×700mm（L*W*H）

角試件最大尺寸：550mm×550mm×500mm（L*W*H）

外型尺寸：約1200mm×1700mm×2400mm（L*W*H）；極限高度：3900mm

重    量：約600kg

氣    源：≥0.6Mpa

電源：1∮ AC220V

功率：250W

主要測試項目：測試產品包裝墜落時的受損情況及評估運輸搬運過程時耐沖擊的強度

三、操作原理

本測試儀可對包裝件的面、角、棱作自由跌落試驗，配備數顯高度顯示儀及采用編碼器進行高度跟蹤，從而能精確地給出產品跌落高度的數據。

四、試驗標準

設計標準：GB/T 4857.5-1992、GB/T 1019-2008（測試點5.9）、ASTM D5276-2019、 ISTA 6（跌落試驗）等

五、產品特點

（一）硬件特點

1.采用單臂雙柱結構，具有氣動復位、氣控跌落及電動升降裝置的功能

2.儀器內設有緩沖裝置，減少因樣品架撞擊對儀器其他部分帶來的損害，從而提高儀器使用壽命

3.相比于傳統的鏈條上下傳動，本試驗儀采用絲桿傳動，從而使儀器變的更平穩，測試結果更加準確，實際跌落高度與預設跌落高度誤差不超過1%。

（二）軟件特點

1.觸摸屏+PLC控制，可設置測試高度和跌落次數等數據

2.行程限位保護、漏電保護設計，保證操作安全。
