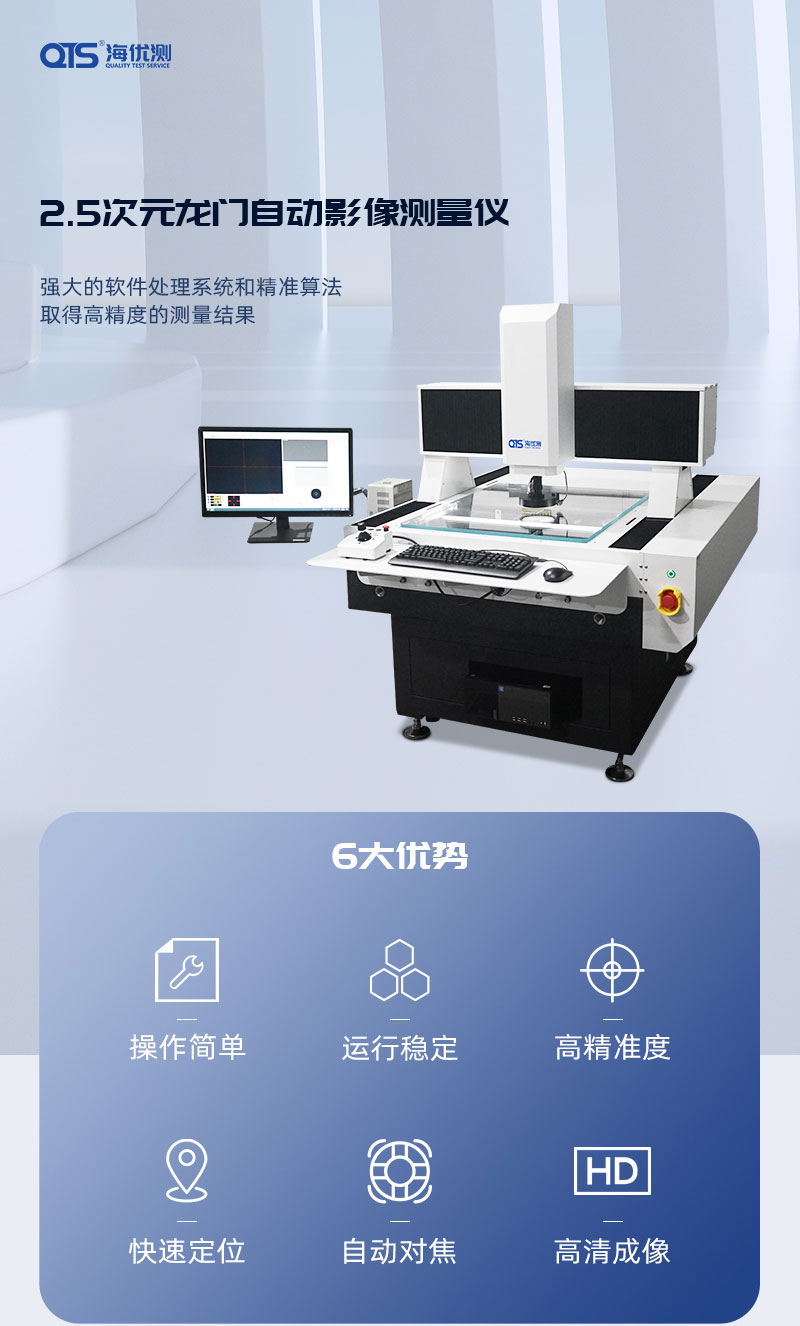

2.5次元自動影像測量儀

產品介紹
2.5次元自動影像測量儀廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。

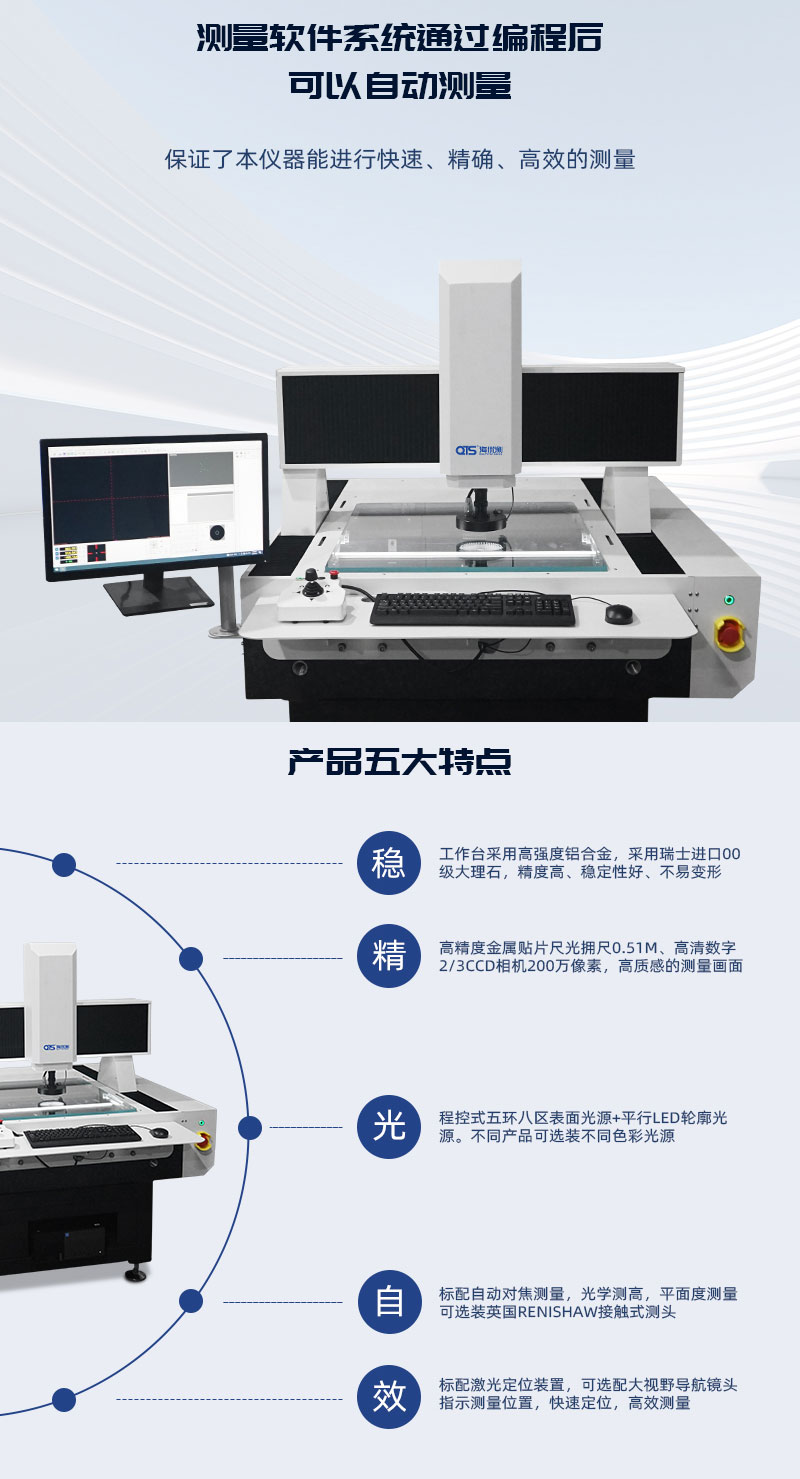

儀器特點：
? 高穩定性，高剛性
l 采用山東濟南青“00”級花崗石底座、橫梁，保證機械系統極高的穩定性。
l 采用移動橋式結構設計，空間寬闊，適合大尺寸產品測量。
? 高精度，高可靠性

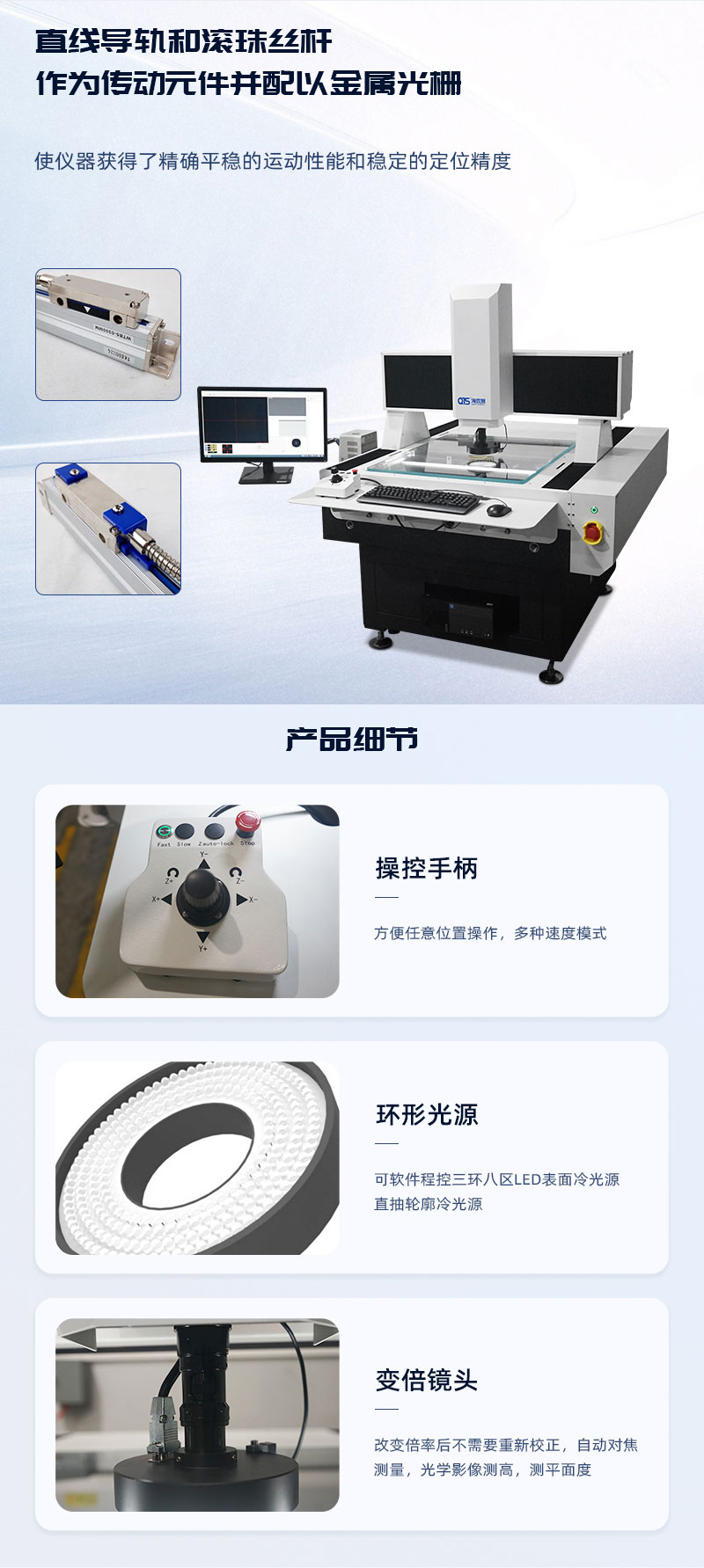

l 采用高精密線性導軌和研磨級滾珠絲桿，保證儀器極高的機械精度和穩定性。
l 三軸英國Renishaw金屬反射式光柵尺，分辨率為1μm，讀數更加穩定可靠。
l 全封閉鈑金設計，電器控制系統，電腦主機，整機三位一體，遠途運輸安全可靠，啟動開關鑰匙控制設計，同時增加防鼠患設計。
? 高清晰圖像
l 程控式6環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
l 工業級高分辨率彩色CCDL，白平衡自動調節，確保高品質測量畫面，視頻線接頭加壓處理，長期傳輸圖像穩定、無雪花等異常。
? 全自動控制
l 三軸CNC閉環控制系統，日本松下高性能伺服電機，高精度、高速度、高穩定安全地控制平臺移動。
? 可定制
l 可實現Z軸非接觸式影像準確測高和平面度測量，可加裝接觸式側頭。

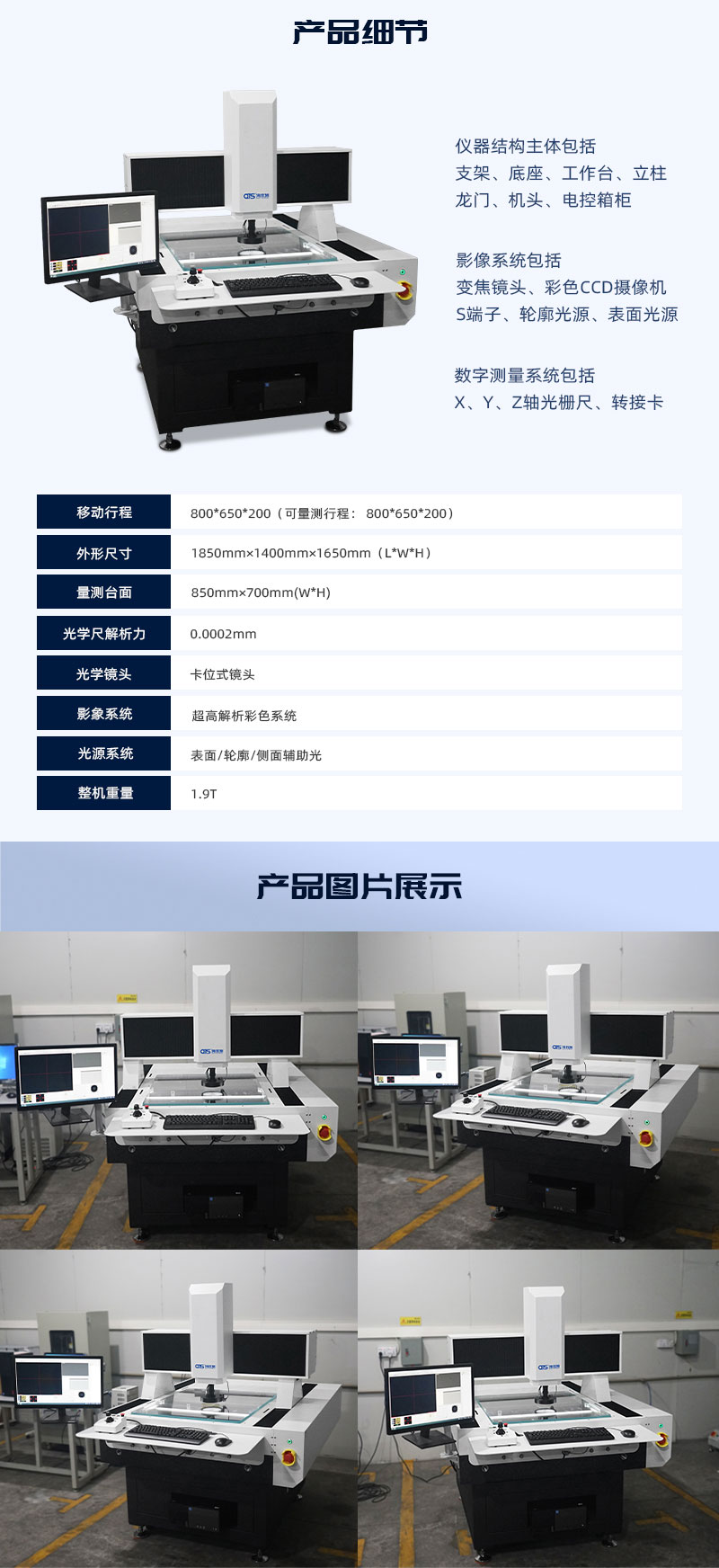

技術規格參數：
