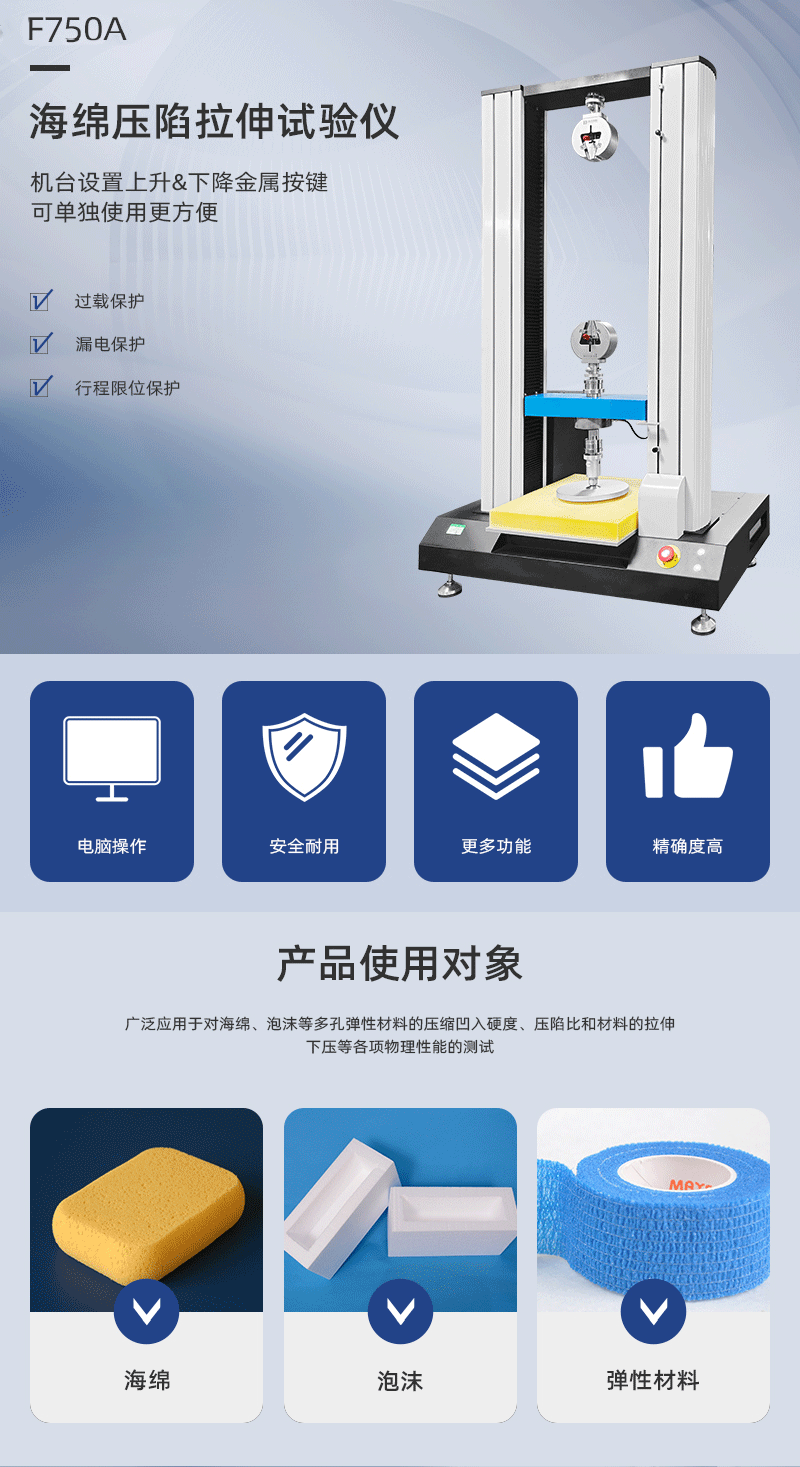

海綿泡沫壓陷硬度試驗機



一、產品功能
本產品為海綿壓陷、拉伸試驗和拉力機二合一產品，既可以做海綿、泡沫壓陷及拉伸等試驗，又可以做材料的拉伸及下壓等試驗，廣泛應用于對海綿、泡沫等多孔彈性材料的壓縮凹入硬度、壓陷比和材料的拉伸、下壓等各項物理性能的測試。
二、試驗標準
GB/T 10807-2006、ASTM D3574、GB/T 1040、GB/T 10654等執行標準。
三、操作原理
海綿壓陷試驗：當試樣進行壓陷試驗時，取下頂梁中間位置的S型傳感器。將試樣置于上、下壓盤間，上壓盤以規定速度向下壓縮一定尺寸的試樣至國家標準要求的A法（B法、C法）所規定的凹度時，其上的荷重元將感應到的壓力反饋給電腦處理并顯示，從而測得海綿、泡沫等試樣材料的壓陷硬度。
海綿拉伸試驗：當試樣進行拉伸試驗時，將S型傳感器裝在頂梁中間位置。將試樣夾持在上拉夾具中，對好中心并夾緊，上拉夾具下部分以規定速度向下運動至標準要求所規定的狀態，其上的荷重元將感應到的壓力反饋給電腦處理并顯示，從而測得海綿、泡沫等試樣材料的拉伸數據。
拉力機500kg的拉伸、下壓試驗：當進行拉力機的測試時，取下頂梁中間位置的S型傳感器。將試樣夾持在上拉夾具中，對好中心并夾緊，上拉夾具下部分以規定速度向下運動至標準要求所規定的狀態，其上的荷重元將感應到的拉壓力反饋給電腦處理并顯示，從而測得材料拉伸、下壓的數據。

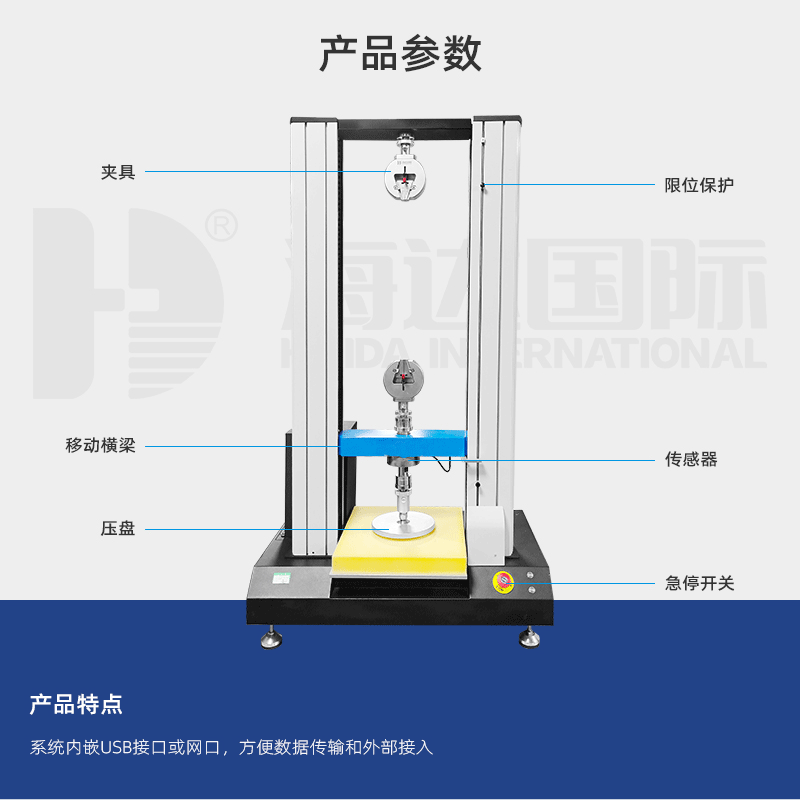

四、主要技術參數

指    標	參    數
容    量	500kg輪輻式傳感器
電    機	400W松下伺服電機
驅 動 器	400W松下伺服驅動器
絲    桿	滾珠絲桿
控制方式	電腦控制（Windows模式操作）
速    度	速度可調（電腦調節）0.1～500mm/min
最大行程	1200mm（不含夾具）
跨    距	≤400mm
荷重分解度	1/250000
荷重精度	≤±0.5%
有效測試力值范圍	250g～500kg
單位切換	gf/kgf/N/KN/LBf/T
外形尺寸	約880mm*510mm*1490mm（L×W×H）
電    源	1∮ AC 220V
重    量	約150kg
上    拉	夾具按客戶試樣定制
下    壓	含φ200mm壓盤和400x390mm帶φ6孔底座
功    率	約500W
主要測試項目	材料的拉伸及下壓，海綿的壓陷及拉伸等試驗
