一、產品介紹

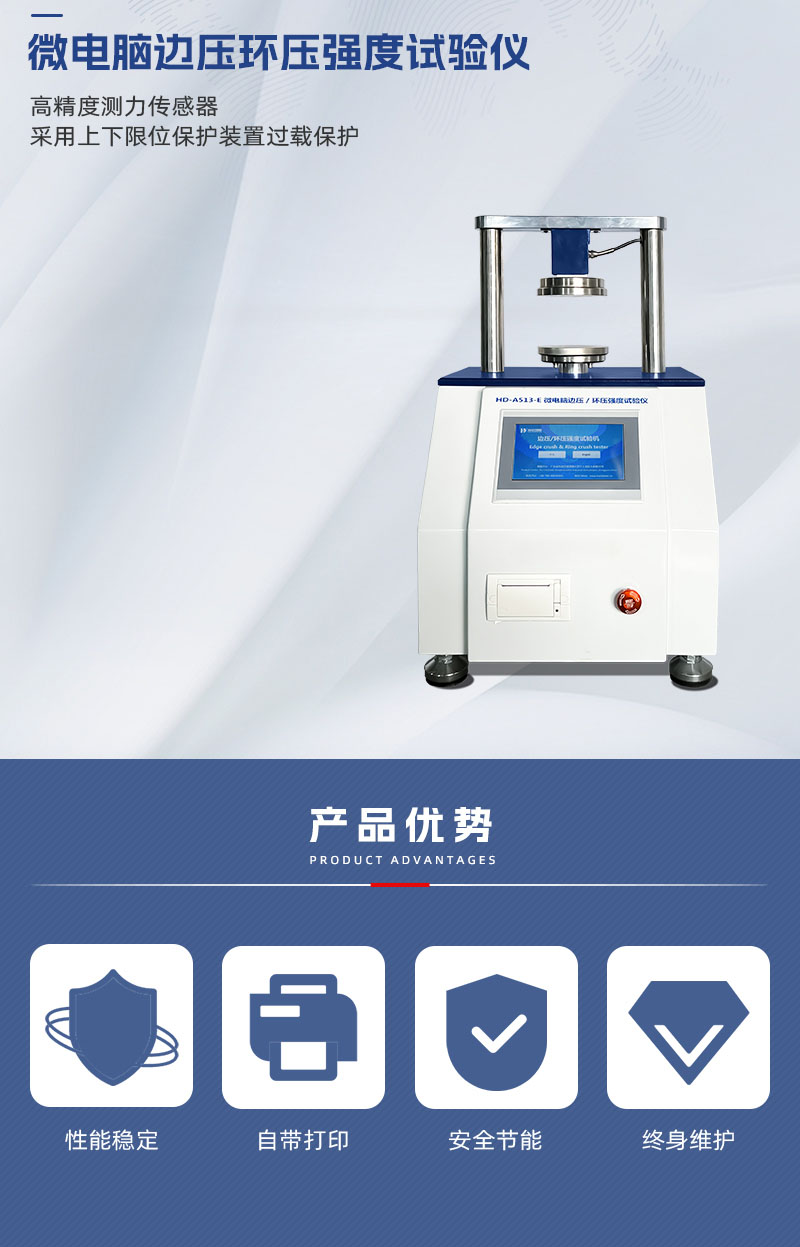

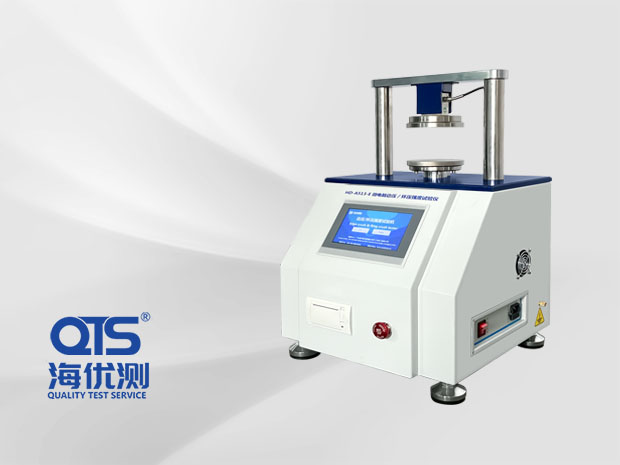

A513-2 環壓邊壓強度試驗儀可配合多種紙張包裝材料來進行多種紙張質量測試，如環壓（RCT）、平壓（FCT）、邊壓（ECT）、粘合（PAT）等多種測試，是結合多項功能于一體的測試設備。
操作原理：
矩形的紙板試樣置于本試驗儀上下壓板之間，并使試樣的瓦楞方向垂直于試驗儀的兩壓板，然后對試樣施加壓力直至試樣壓潰為止，測定試樣所能承受的極限壓力。
設計標準：
環壓試驗: GB/T 2679.8-2016、JIS-P8126、TAPPI-T804-2011等
邊壓試驗：GB/T2679.17-1997、GB/T6546-1998、TAPPI-T811-2007等
平壓試驗：GB/T 2679.6-1996、GB/T 22874-2008、ISO 3035-2011、TAPPI-T809-2011等
粘合試驗：GB/T 6544-2008（測試點B.4；B.6.2）、GB/T 6548-1998（測試點4；6.2）等
檢定規程：JJG(粵) 018-2014等
二、主要技術參數
|
指標 |
參數 |
|
顯示方式 |
觸摸屏顯示 |
|
控制方式 |
觸摸屏控制 |
|
容 量 |
5kN傳感器 |
|
單位切換 |
kgf、lbf、N |
|
荷重分解度 |
1/250,000 |
|
荷重精度 |
≤±0.5% |
|
最大加載力 |
4500N |
|
最高分辨力 |
0.05N |
|
試驗速度 |
（12.5±2.5）mm/min |
|
壓 盤 |
φ120mm |
|
上下壓盤平行度 |
≤0.06mm |
|
壓盤行程 |
約0.1mm～60mm |
|
環壓試樣 |
152*12.7mm(L*W) |
|
邊壓試樣 |
100*25mm(L*W) |
|
平壓導塊 |
厚12mm,直徑Ф120mm |
|
外形尺寸 |
約580mm*420mm*580mm（L*W*H） |
|
重 量 |
約90kg |
|
電 源 |
1∮AC220V |
|
整機功率 |
約220W |
|
主要測試項目 |
紙張包裝材料環壓、平壓、邊壓、粘合多種測試 |
