槽紋儀



一、產品介紹

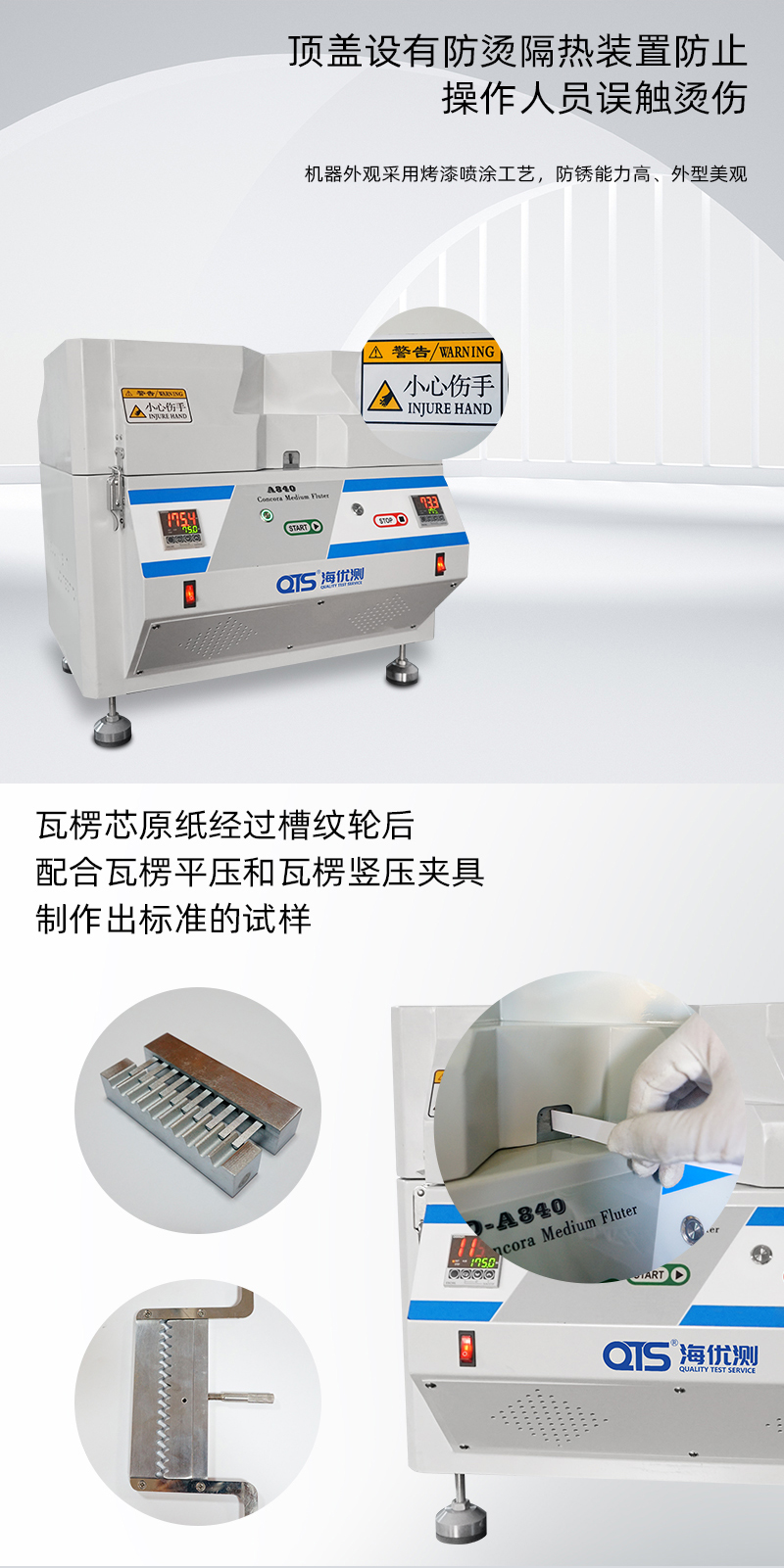

槽紋儀又叫起楞器或起楞機，用于測量瓦楞芯紙平壓強度時壓制標準瓦楞波形，配合CMT和CCT試驗附件制備試樣，用壓縮試驗儀測量起楞后芯紙的平壓強度，屬專用、標準的試樣制備器具。

特點：
1.單片微機控制，采用高精度PID恒溫控制儀，數字顯示實際溫度及設定溫度，超溫安全保護裝置;
2.具有自動記憶、參數設定及調整功能，精密齒輪傳動機構。
設計標準：ISO7263 GB/T2679.6 QB1061

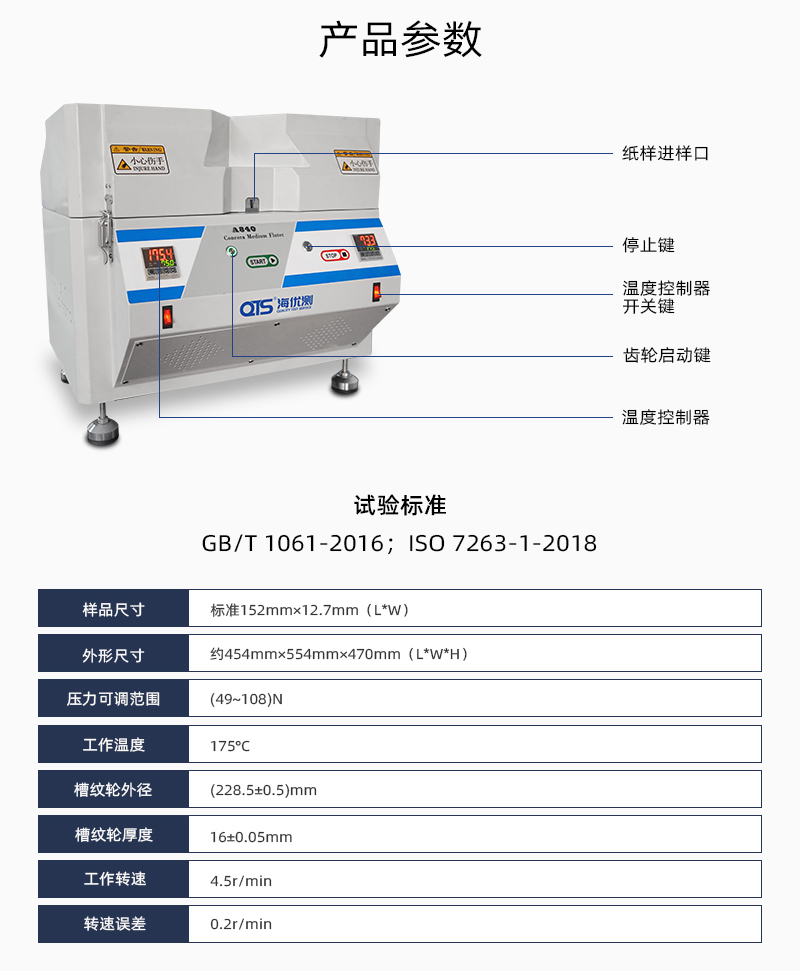

二、主要技術參數

1.工作轉速：4.5轉/分鐘
2.轉速誤差：0.2轉/分鐘
3.工作溫度可調范圍：(室溫～200) °C
4.標準工作溫度：175°C
5.溫度顯示分辨力：1°C
6.溫度示值誤差：1%
7.溫度示值變動性：±1%
8.工作壓力可調范圍：(49～108)N
9.設定壓力與工作壓力誤差：5%
10.槽紋輪外徑：(228.5±0.5)mm
11.槽紋輪厚度：16±0.05mm
12.齒 數：84個
13.上牙半徑：(1.5±0.1)mm
14.下牙半徑：  (2.0±0.1)mm
15.牙 深：(4.75±0.05)mm
16.齒輪齒形式： A型
17.測試樣品尺寸：標準152mm×12.7mm（L*W）
18.儀器外形尺寸：約454mm×554mm×470mm（L*W*H）
19.電 源： AC220V 50Hz
20.凈 重：約60Kg
21.主要測試項目：瓦楞芯原紙進行平壓(CMT)和瓦楞豎壓(CCT)測試時制備樣品
