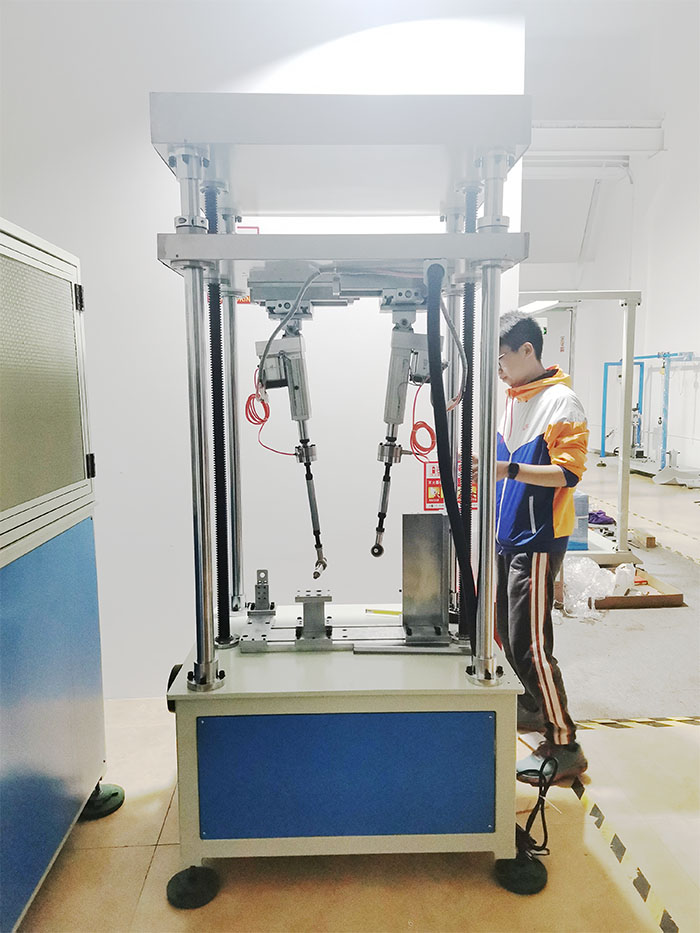

鏈輪曲柄組合件疲勞試驗機

產品介紹

試驗原理：鏈輪曲柄組合件疲勞試驗機模擬自行車在實際騎行過程中，騎行人會不斷地向下踩踏腳踏板，所踩踏的力會傳遞到曲柄組件上，曲柄組件會不斷地承受外在力。這樣曲柄組件的質量好壞關系到整個車子的承受交變的外在力。前叉的質量好壞關系到整個車子的使用安全性和使用方便快捷性。本試驗機是根據EN14764、EN14766和EN14781疲勞試驗相關標準設計，整個試驗系統通過計算機自動控制，力量的施加系統采用力閉環控制，當施加在車架上的試驗力達到設定的力量時自動返回換向。

依據標準：主要符合EN 14764：2005 4.13.7、EN 14766：2005 4.13.7 、EN 14781：2005 4.12.7 、ISO 4210-8:2014 4.6等標準

試驗方法：
1、試驗時將曲柄組件按照標準規定的方法固定在試驗機上，曲柄的高低位置可以通過手動調節來適應加載電缸的位置；
2、將曲柄組件固定在專用夾具上，調整加載電缸的左右位置，使加載夾具可以剛好裝配在腳踏軸上，固定好各個部分。
3、在計算機上設定好試驗要求的試驗力值、次數。
4、調整好曲柄組件允許的最大變形量，超過此變形量后機臺會自動停止測試；
5、啟動試驗程序開始測試，試驗達到設定次數或試件損壞，機臺自動停止測試并保留試驗結果。

主要技術參數
1.傳感器容量： 5000N
2.荷重元分辨率： 1/10,000
3.試驗力： 600N-2000N 可設定力閉環PID控制
4.力量控制精度： 0-5%（動態）
5.測試頻率： 0-3Hz（可調整）
6.試驗次數： 0-999,999次可設定
7.加載方式： 電缸2只
8.數據庫功能： 自動記錄每次測量結果，方便分析及提供證據
9.配備夾具：雙側加載夾具、單側加載夾具
10.停機方式：試件破壞系統或超出位移量自動停機
11.曲線顯示：力值-時間的曲線（同時顯示左右兩端力值）
12.安全防護：不低于500mm高的防護欄，防止鏈條斷裂
13.角度顯示：利用指針式水平角度規測量角度
14.電磁閥上裝有護罩，防止損壞。
16.氣動元件品牌：日本SMC或德國FESTO
17.電源： 220V 5A
