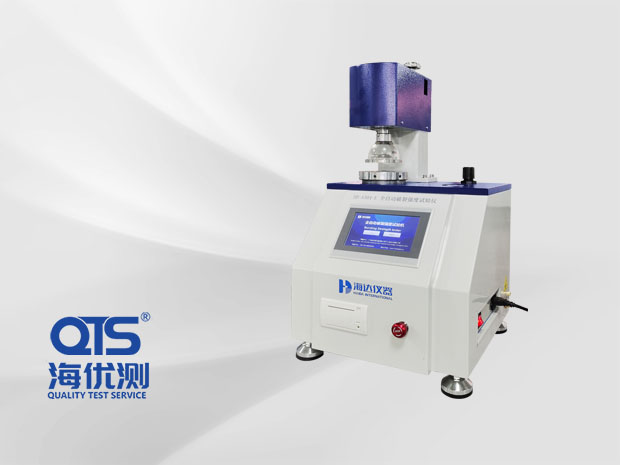

全自動破裂強度試驗機



 一、產品功能
本儀器是針對紙和紙板的強度性能進行檢測的儀器，主要適用于各種紙板及單層和多層瓦楞紙板的耐破強度測試。

二、主要技術參數

指標	參數
電    機	120W調速馬達
感應方式	壓力轉換器
顯示方式	觸摸屏顯示
控制方式	觸摸屏控制
絲    桿	滾珠絲桿
容量選擇	高壓250kPa～5600kPa
	低壓（選配）50kPa～1600kPa
最大加載力	5000kPa
最大行程	25mm（不含夾具）
分辨力	0.1kPa
夾環材質	不銹鋼SUS#304
夾環內徑	高壓 上夾環內徑Φ31.5±0.1mm，下夾環內徑 Φ31.5±0.1mm
	低壓（選配）上夾環內徑Φ30.5±0.1mm，下夾環內徑Φ33.1±0.1mm
夾持力范圍	600kPa～1200kPa
封密性	1min內壓力上限下降值≤示值的10%
單位切換	kPa、Lbs/in2/kgf/cm2
液壓油	硅油100%
加壓速度	高壓170±15ml/min
	低壓（選配）95±5ml/min
外型尺寸	約400mm×400mm×760mm(L×W×H)
重    量	約50kg
氣    源	≥0.6Mpa
電    源	1∮ AC 220V
功    率	約300W
主要測試項目	紙板耐破強度測試、紙張耐破強度測試（選配）

三、操作原理
在儀器密封的油缸和壓紙座的容腔內，裝滿甲基硅油作為壓力傳遞的介質，當電機帶動活塞勻速前進時，橡皮膜受到硅油的加壓而突起，此時夾持在膠膜上方，被上下夾盤固定住的試樣，均勻受力，直到試樣破裂，處理芯片鎖住最大壓力值，通過液晶屏顯示該壓力值，此壓力值即為本次試樣的耐破度。

四、試驗標準
紙張?jiān)囼?yàn)：TAPPI T403、GB/T 454-2002、QB/T 1057-2004等
紙板試驗：TAPPI-T807、ISO2759-2001、GB/T 1539-2007、QB/T 1057-2004、
GB/T 6545-1998等
校準規范：JJF 1811-2020等
檢定規程：JJG(輕工)61-2000等
