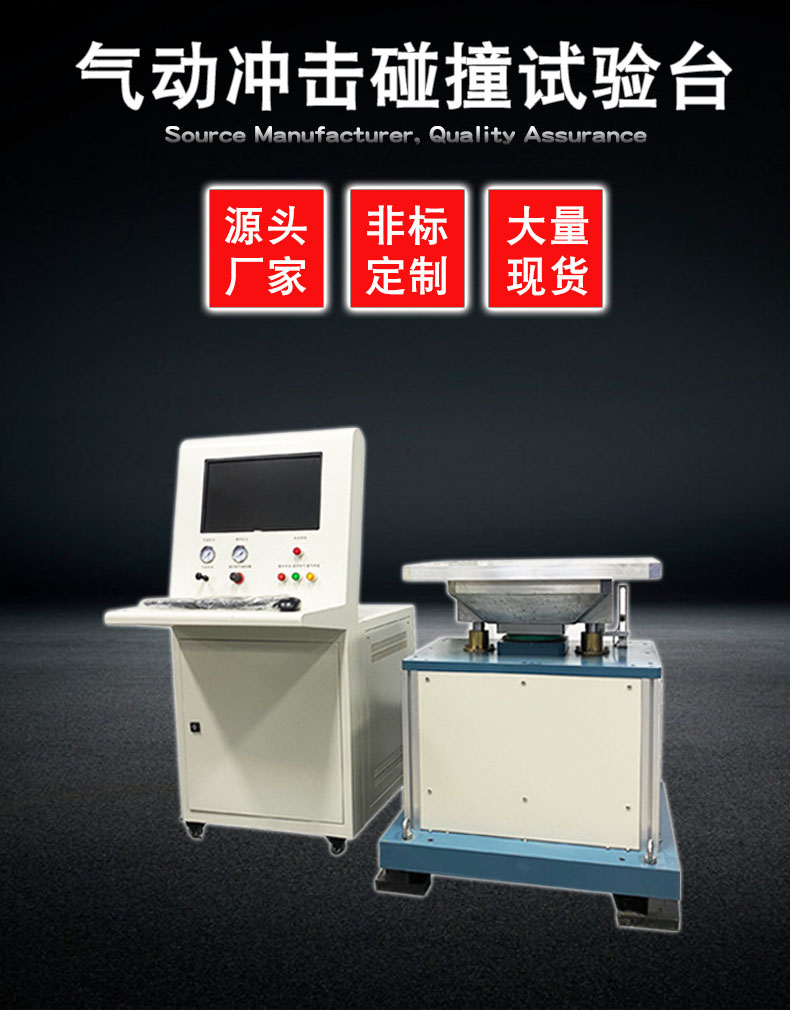

沖擊碰撞試驗臺G809系列



產品簡介

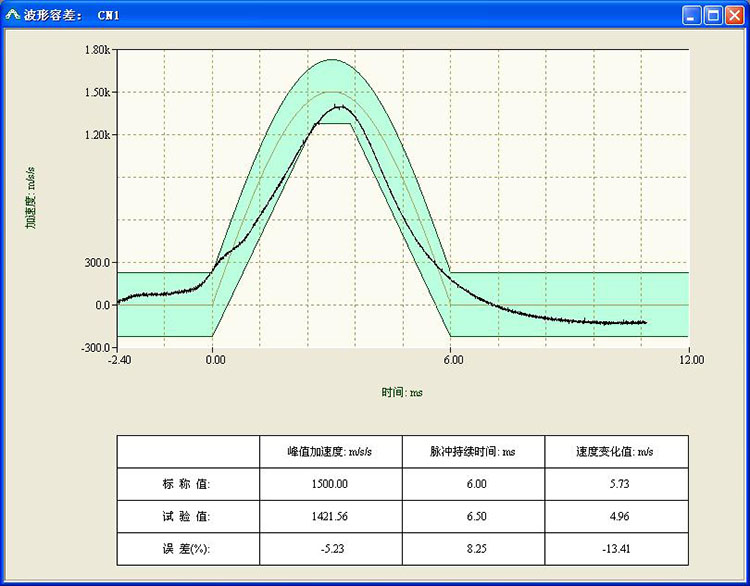

沖擊碰撞試驗臺G809系列用于測量和確定產品或包裝的抗沖擊性能，考核試品在沖擊環境下功能的可靠性和結構的完好性。G809系列碰撞沖擊臺可執行常規的半正弦波、碰撞、沖擊試驗，以實現產品在實際環境中所遭受的沖擊波及沖擊能量，從而改進系統或優化產品的包裝結構。

本設備滿足GB/T2423.5《電工電子產品基本環境試驗規程Ea：沖擊試驗方法》
GJB150.18－86《軍用設備環境試驗方法：沖擊試驗》等相關試驗標準對沖擊試驗的要求。

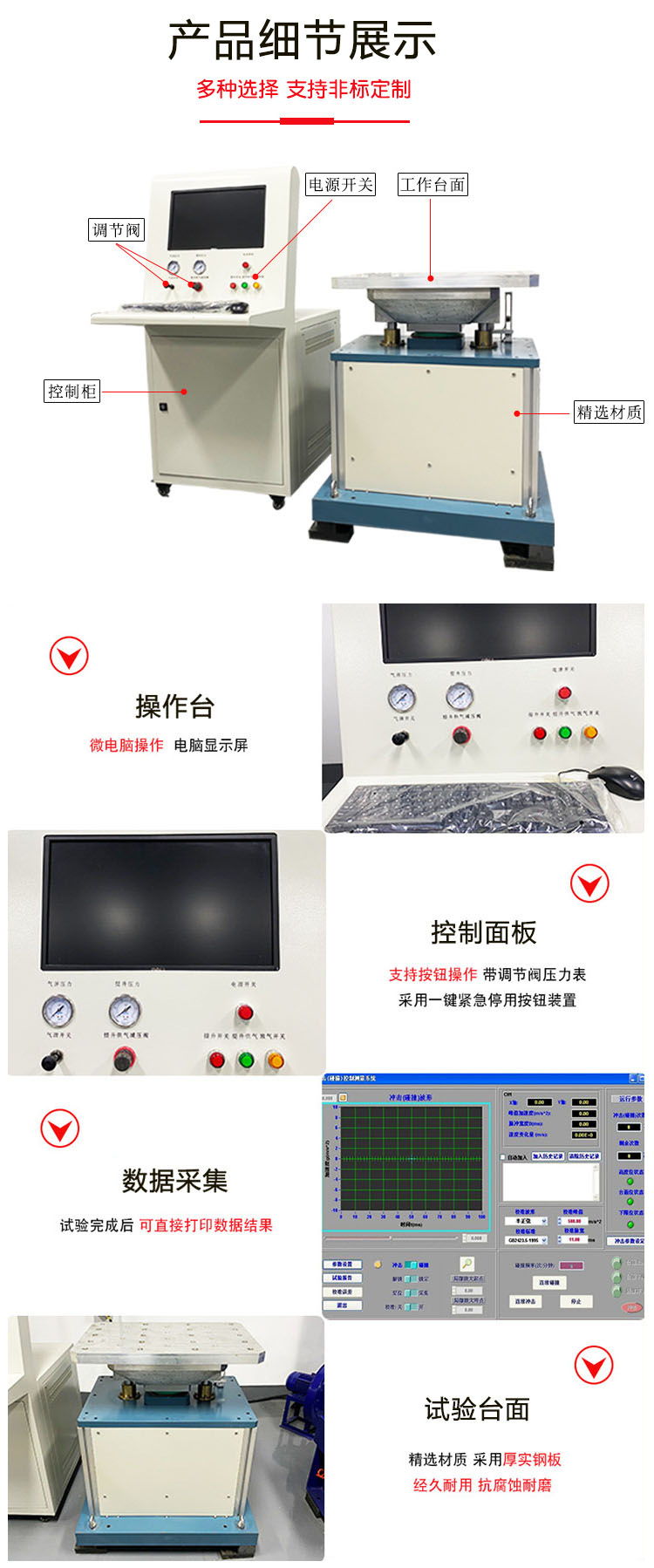

沖擊碰撞試驗機/電池產品碰撞實驗機的工作平臺剛性高，臺面峰值加速度均勻度佳。系統可靠度高，保護功能完整。可擴充后峰鋸齒波及梯形波等沖擊波形。完成沖擊碰撞兩種試驗。碰撞試驗加速度閉環控制，控制精度高。

技術參數


型   號	G809-50	G809-100	G809-200	G809-500	G809-800
最大負載kg	50	100	200	500	800
峰值加速度m／s	30～1000	30～1000	30～1000	30～500	30～500
脈沖持續時間ms	20～1	20～1	20～1	30～1	30～1
碰撞脈沖重復頻率次／分	10-60	10-60	10-60	10-60	10-60
臺面尺寸mm	500×700	500×700	500×700	800×800	1000×1000
最大跌落高度mm	0-60	0-60	0-60	0-70	0-80
連續工作時間h	8	8	8	8	8
外形尺寸L×H×W(mm)	700×800×1100	700×900×1200	800×700×800	1000×1300×1900	1000×1300×2200
臺體重量kg	980	1100	1800	2800	3500
保護裝置	門保護，飛車保護，零信號保護
電源	220VAC±10％50Hz			380VAC±10％50Hz
環境條件	溫度：40-50~C ，濕度：<85％(25~C)
標準	GB／T2423．5．6-1995、IEC68-2-29、JJG497-2000、IEC68-2-27
控制測量系統	電腦控制
