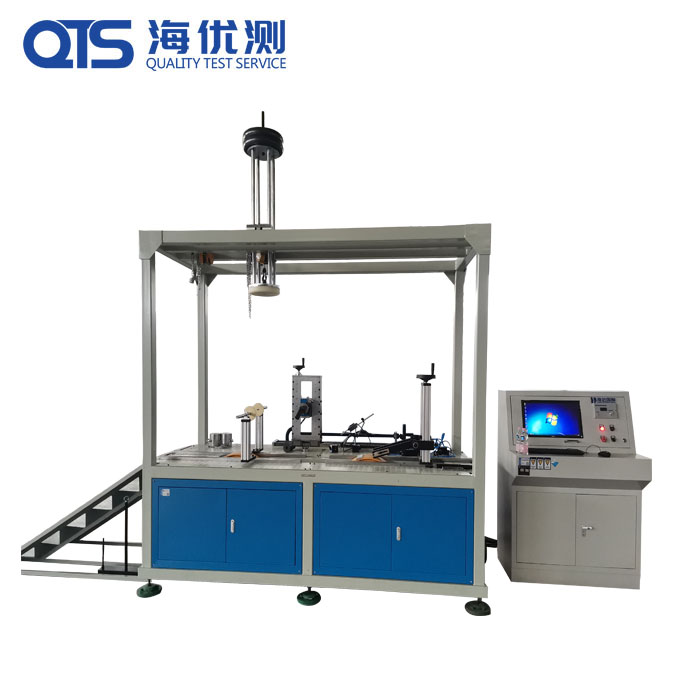

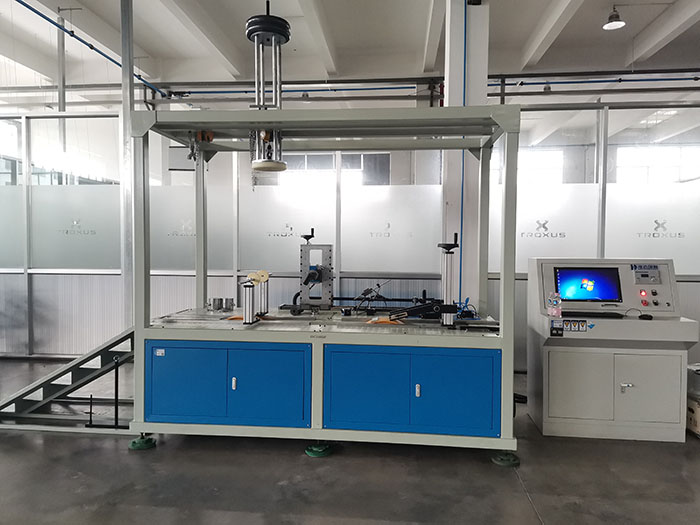

電動自行車綜合性能試驗機

產品介紹

設計標準GB17761—2018、EN15194、ISO4210

測試內容及組成

1、設備兼容性：設備采用雙滾筒制，外徑560mm，滾筒中心距可調范圍600-1500mm，適配各種電動自行車，滾筒表面安裝障礙塊，障礙塊依據ISO4210規定。
2、設備動力構成：試件中軸部使用伺服電機驅動，提供驅動額定扭矩145N.m,額定轉速600RPM;滾筒部使用變頻電機驅動，滾筒時速30Km/h（可定制），滾筒配備扭矩傳感器。
3、阻力部分使用磁粉制動器，提供0-25N.m阻力，模擬爬坡性能測試。
4、負載的位置及參數：車把、車座、五通、車尾等處（使用砝碼配重，總重115Kg可依據需求增加）。
5、軟件功能構成：采集電動車電機輸入電壓、電流、中軸驅動電機電壓及電流、滾筒扭矩等數據，計算助力比。采集電池電壓電流以正常車速行駛，計算續行里程等數據。
6、報表處理：以上所有測試結果都可以保持在電腦中，自主設定報表格式，自由打印報表。
測試內容
電動車主動模式：測試續行里程、百公里電耗、最高車速、爬坡路況模擬等
滾筒主動模式：整車振動路況模擬、剎車器性能疲勞測試
電動助力車模擬：采集電池、電機、滾筒等部分對應的電壓、電流、功率，計算助力比，儲存數據供試驗分析
滑板車測試：滑板車模擬路況測試

主要技術參數
1、中置電機驅動轉速：0-600rpm,控制距離精度0.1Km/h
2、負載:使用砝碼負載（額定重量合計250Kg）
3、磁粉制動器阻力：0-25N.m 可自由設定
4、適配電動車軸心距：600-1500mm
5、中軸輔助驅動電機：松下伺服電機
6、滾筒驅動電機：東元變頻電機、城邦齒輪減速機、磁粉離合器
7、滾筒阻尼扭矩傳感器：0-100N.m 精度0.5級，控制精度小于0.5%FS
8、供直流電源接口：0-100V 功率大于2.0KW，品牌電源提供各項保護
9、工控機品牌：聯想 處理器I3以上，500G硬盤，2個以上USB、以太網口、接線串口
10、直流電源品牌：裕紅美
11、數據采集/控制系統：美國NI采集卡/基于Labview控制軟件
12、報告生成方式：計算機自動生成客戶要求格式的報告
13、電池過載停機保護：自動偵測
14、破胎及部件掉落保護：附兩組微動開關
15、電源：380v/220v,50Hz
